Norma ASME B36.19obejmuje standaryzację wymiarów elementów spawanych i bez szwu kutychrura ze stali nierdzewnejdo wysokich lub niskich temperatur i ciśnień. W świecie rur i hydrauliki norma ANSI/ASME B36.19M jest często przywoływana, jeśli chodzi o wymiary harmonogramów rur.
ASME B36.19M
Norma ASME B36.19 określa wymiary rur o średnicy zewnętrznej (OD) od 1/8 cala do 48 cali. Norma ANSI B36.19 obejmuje również tabele różnych grubości ścianek dla każdego harmonogramu rur ze stali nierdzewnej, które określają przybliżoną średnicę wewnętrzną (ID) rury.
Dowiedz się więcej o wymiarach rur B36.19
Średnica zewnętrzna, lub OD, jest miarą całej zewnętrznej powierzchni rury. Średnica wewnętrzna, lub ID, jest miarą wewnętrznej powierzchni rury. Rozmiar nominalny odnosi się do przybliżonego rozmiaru rury na podstawie jej średnicy wewnętrznej.
Na przykład rura o średnicy 1- cala nie ma rzeczywistej średnicy zewnętrznej 1 cala. Zamiast tego ma średnicę zewnętrzną 1,315 cala. Podobnie rura o średnicy 3/4 cala ma średnicę zewnętrzną 1,050 cala. Nominalny rozmiar rury to często rozmiar wymieniony w jej nazwie, np. rura o średnicy 1- cala Schedule 40 lub rura o średnicy 3/4- cala Schedule 80.

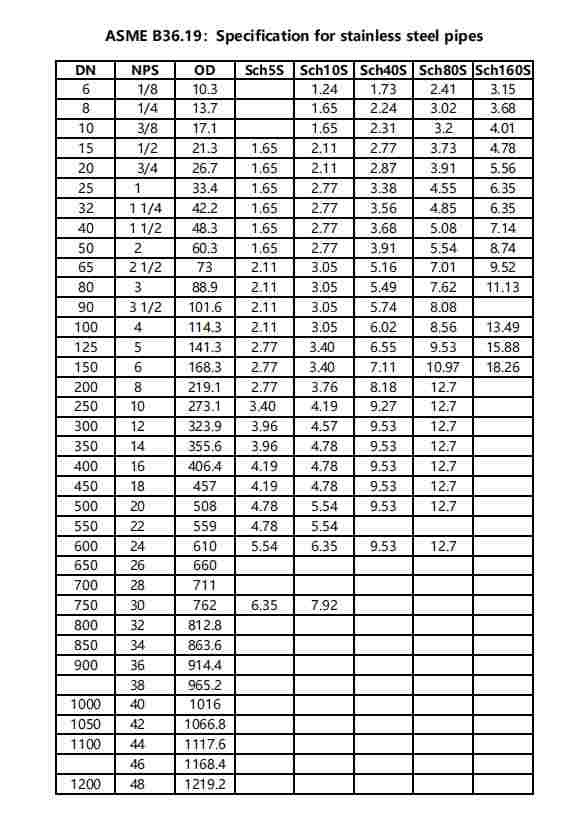

ANSI / ASME B36.19M Harmonogramy rur Zdjęcie
