Mimośrodowa złączka zaprasowana ASME B16.11to branżowy standard bezpieczeństwa, wydajności przepływu i niezawodności konstrukcyjnej. Niezależnie od tego, czy projektujesz układ rafinerii, czy modernizujesz linię przetwarzania chemicznego, zrozumienie niuansów tej kutej złączki ma kluczowe znaczenie dla zapobiegania stagnacji płynów i utrzymania ciśnienia w układzie.
Co to jest mimośrodowa złączka kształtowana ASME B16.11?
JakiśEkscentryczny kształtowany smoczekto rodzaj reduktora rurowego służącego do łączenia dwóch rur o różnych średnicach. W przeciwieństwie do koncentrycznych sutków, ekscentryczna konstrukcja ma-redukcję niecentryczną, w której jedna strona pozostaje płaska.
WedługASME B16.11-norma dotycząca łączników ze stali kutej,-spawania i typów gwintowanych-te komponenty są produkowane tak, aby wytrzymywały ekstremalne ciśnienia-temperatury, zwykle spotykane w zastosowaniach klas 3000, 6000 i 9000.
Kluczowe dane techniczne:
Standard:ASME B16.11 / MSS SP-95
Zakres rozmiarów:1/4" do 4" (DN8 - DN100)
Zakończ połączenia:PBE (oba końce gładkie), TBE (oba końce gwintowane), BLE/TSE (duży koniec skośny/mały koniec gwintowany)
Gatunki materiałów:Stal węglowa (A105), stal nierdzewna (SS304/316L), stal stopowa (F11, F22, F91)
Dlaczego warto wybrać ekscentryczny zamiast koncentrycznego?
Zapobieganie kawitacji:W przewodach ssawnych pomp zastosowanie mimośrodowej złączki (płaską stroną do góry) zapobiega tworzeniu się kieszeni powietrznych, co zabezpiecza pompę przed uszkodzeniami kawitacyjnymi.
Efektywny drenaż:W przewodach pary lub cieczy mimośrodowa złączka (płaską stroną do dołu) zapewnia całkowite opróżnienie przewodu bez gromadzenia się cieczy w punkcie redukcji.
Często zadawane pytania
P: Jakie jest ciśnienie znamionowe dla złączy kształtowanych ASME B16.11?
A:Dzielą się one głównie na klasę 3000 (standard), klasę 6000 (wysokie ciśnienie) i klasę 9000 (ultra-wysokie ciśnienie), zgodnie z harmonogramem używanej rury.
P: Czy mogę używać złączki kształtowanej zarówno do połączeń spawanych gniazdowo, jak i połączeń gwintowych?
A:Tak, norma ASME B16.11 obejmuje zarówno konfiguracje końcówek gwintowanych (NPT/BSPT), jak i kielichowych-z końcówkami spawanymi, zapewniając elastyczność w przypadku różnych projektów rurociągów.

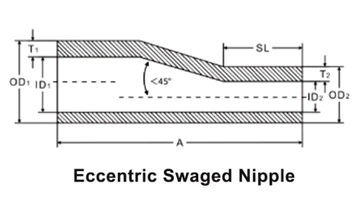

ASME B16.11Ekscentryczny wymiar złączki kształtowanej
|
Rozmiar nominalny |
OD o godz koniec |
Długośćmały koniec |
Od końca do końca |
|
|
DN |
NPS |
OD1×0D2 |
SL min |
A |
|
65×6 |
21/2×1/8 |
73.0×10.3 |
22 |
178 |
|
65×8 |
21/2×1/4 |
73.0×13.7 |
22 |
|
|
65×10 |
21/2×3/8 |
73.0×17.1 |
22 |
|
|
65×15 |
21/2×1/2 |
73.0×21.3 |
25 |
|
|
65×20 |
21/2×3/4 |
73.0×26.7 |
25 |
|
|
65×25 |
21/2×1 |
73.0×33.4 |
30 |
|
|
65×32 |
21/2×11/4 |
73.0×42.2 |
30 |
|
|
65×40 |
21/2×11/2 |
73.0×48.3 |
40 |
|
|
65×50 |
21/2×2 |
73.0×60.3 |
40 |
|
|
80×6 |
3×1/8 |
88.9×10.3 |
22 |
203 |
|
80×8 |
3×1/4 |
88.9×13.7 |
22 |
|
|
80×10 |
3×3/8 |
88.9×17.1 |
22 |
|
|
80×15 |
3×1/2 |
88.9×21.3 |
25 |
|
|
80×20 |
3×3/4 |
88.9×26.7 |
25 |
|
|
80×25 |
3×1 |
88.9×33.4 |
30 |
|
|
80×32 |
3×11/4 |
88.9×42.2 |
30 |
|
|
80×40 |
3×11/2 |
88.9×48.3 |
40 |
|
|
80×50 |
3×2 |
88.9×60.3 |
40 |
|
|
80×65 |
3×21/2 |
88.9×73.0 |
40 |
|
|
90×6 |
31/2×1/8 |
101.6×10.3 |
22 |
203 |
|
90×8 |
31/2×1/4 |
101.6×13.7 |
22 |
|
|
90×10 |
31/2×3/8 |
101.6×17.1 |
22 |
|
|
90×15 |
31/2×1/2 |
101.6×21.3 |
25 |
|
|
90×20 |
31/2×3/4 |
101.6×26.7 |
25 |
|
|
90×25 |
31/2×1 |
101.6×33.4 |
30 |
|
|
90×32 |
31/2×11/4 |
101.6×42.2 |
30 |
|
|
90×40 |
31/2×11/2 |
101.6×48.3 |
40 |
|
|
90×50 |
31/2×2 |
101.6×60.3 |
40 |
|
|
90×65 |
31/2×21/2 |
101.6×73.0 |
40 |
|
|
90×80 |
31/2×3 |
101.6×88.9 |
40 |
|
|
100×8 |
4×1/4 |
114.3×13.7 |
25 |
229 |
|
100×10 |
4×3/8 |
114.3×17.1 |
25 |
|
|
100×15 |
4×1/2 |
114.3×21.3 |
25 |
|
|
100×20 |
4×3/4 |
114.3×26.7 |
30 |
|
|
100×25 |
4×1 |
114.3×33.4 |
30 |
|
|
100×32 |
4×11/4 |
114.3×42.2 |
40 |
|
|
200×25 |
8×1 |
219.1×33.4 |
40 |
330 |
|
200×32 |
8×11/4 |
219.1×42.2 |
40 |
|
|
200×40 |
8×11/2 |
219.1×48.3 |
45 |
|
|
200×50 |
8×2 |
219.1×60.3 |
45 |
|
|
200×65 |
8×21/2 |
219.1×73.0 |
45 |
|
|
200×80 |
8×3 |
219.1×88.9 |
50 |
|
|
200×90 |
8×31/2 |
219.1×101.6 |
50 |
|
|
200×100 |
8×4 |
219.1×114.3 |
50 |
|
|
200×125 |
8×5 |
219.1×141.3 |
60 |
|
|
200×150 |
8×6 |
219.1×168.3 |
60 |
|
|
250×50 |
10×2 |
273.0×60.3 |
45 |
381 |
|
250×65 |
10×21/2 |
273.0×73.0 |
45 |
|
|
250×80 |
10×3 |
273.0×88.9 |
50 |
|
|
250×90 |
10×31/2 |
273.0×101.6 |
50 |
|
|
250×100 |
10×4 |
273.0×114.3 |
60 |
|
|
250×125 |
10×5 |
273.0×141.3 |
60 |
|
|
250×150 |
10×6 |
273.0×168.3 |
65 |
|
|
250×200 |
10×8 |
273.0×219.1 |
65 |
|
|
300×50 |
12×2 |
323.8×60.3 |
50 |
406 |
|
300×65 |
12×21/2 |
323.8×73.0 |
50 |
|
|
300×80 |
12×3 |
323.8×88.9 |
60 |
|
|
300×90 |
12×31/2 |
323.8×101.6 |
60 |
|
|
300×100 |
12×4 |
323.8×114.3 |
65 |
|
|
300×125 |
12×5 |
323.8×141.3 |
65 |
|
|
300×150 |
12×6 |
323.8×168.3 |
65 |
|
|
300×200 |
12×8 |
323.8×219.1 |
70 |
|
|
300×250 |
12×10 |
323.8×273.0 |
70 |
|
Notatka:
W przypadku zamówienia zgodnego z SH/T 3419 należy zastosować średnicę zewnętrzną określoną w SH/T 3405, „Średnica zewnętrzna rury w przemyśle petrochemicznym”.
Gotowy do zabezpieczenia swojego systemu rurociągów?
Nie idź na kompromis w kwestii bezpieczeństwa. Jako wiodący producentZłączki kute ASME B16.11zapewniamy pełny certyfikat MTC (certyfikat badania materiału) 3.1, zapewniający, że każda mimośrodowa złączka zaprasowywana spełnia globalne przepisy bezpieczeństwa.
